始まりはエレクトロニクス製品に使われているプリント基板 〈Printed Wiring Board〉の設計でした。 |
  |
 |
|
基板設計・製造・実装 >> 基板設計
▼ 基板設計の特徴 ▼ 伝送線路シミュレーションとEMI抑制支援ツールを駆使した設計技術 ▼ 今や、プリント基板は高機能なモジュール部品です ▼ 最適製造チェックされたＣＡＭデータの提供 基板設計の特徴
■ 40 PCB Designers

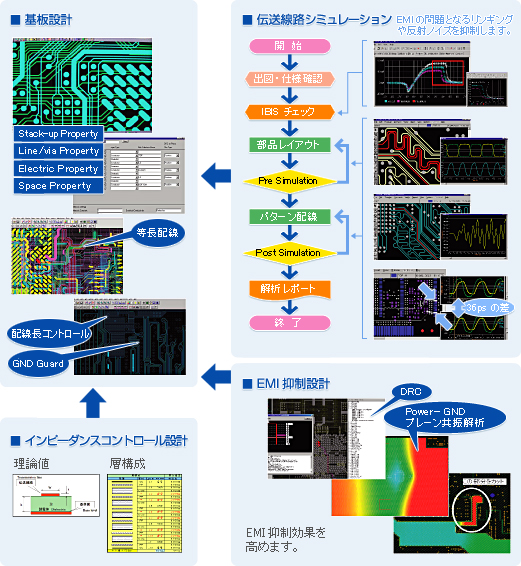

■ 伝送線路シミュレーション、EMI抑制設計支援ツールを駆使した解析 ■ 最大周波数 差動 28 [Gbps]、PCI Express、DDR3 SDRAM、 USB3.0、MIPI、HDMI など高速デジタル回路設計 ■ ノートパソコン、タブレットPC、携帯端末の高密度設計 ■ 自動配線ツールを利用した設計、グループ設計、交替制並びに 日本、USAの時差を利用した24時間設計の開発期間短縮ノウハウ 伝送線路シミュレーションとEMI抑制支援ツールを駆使した設計技術
今や、プリント基板は高機能なモジュール部品です

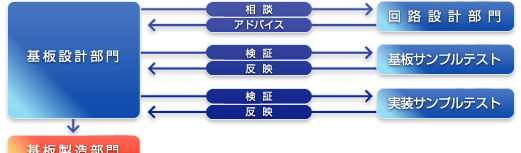

高度な製品を創出するためには設計・製造・組立の密な連携によるタイムリーな検証と一貫性が求められます。
最適製造チェックされたＣＡＭデータの提供
自社生産問わず、全件の製造最適チェックを行っています｡
|
事前または設計中に製造可否を含めたさまざまな検証を行い、| Copyright(c)2001 PWB Corporation. All rights reserved. |
