始まりはエレクトロニクス製品に使われているプリント基板 〈Printed Wiring Board〉の設計でした。 |
  |
 |
|
システム開発・OEM/EMS >> システム開発
▼ システム開発の得意分野 ▼ 一貫体制のピーダブルビーだからできる、「工程のどこからでもお手伝い!」 ▼ 筐体・機構設計開発サービスの特徴
弊社では、キーテクノロジーとして最新のネットワーク制御技術各種マイコン／デバイス／FPGA開発技術、ソフトウェア技術を活用し、また基板設計から実装・検査の一貫体制で、 お客様の企画、アイデアを早期に具現化し、また試作から量産へのスムースな移行を可能とすることで、お客様の商品創出までの期間短縮に貢献いたします。 大規模なシステム、大ロット量産への対応もグループ企業、技術パートナー企業様との連携により柔軟に対応しています。 システム開発の得意分野
ネットワークソリューション・画像処理システム・遠隔監視システム・セキュリティシステム
■ 各種組込システム技術
■ 各種ネットワーク技術
■ 特定小電力無線局技術

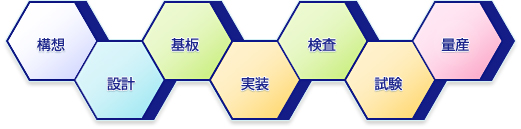

一貫体制のピーダブルビーだからできる、「工程のどこからでもお手伝い!」

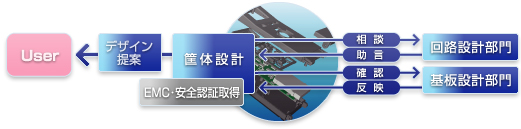

筐体・機構設計開発サービスの特徴
筐体設計は実装ボードとの勘合、EMC・熱対策といったことを考慮する必要があります。
弊社は設計、製造、組立を全て内製化しているため､各プロセスのデータを最大限に共有しながら最適設計を 進めることができます。また熱解析、電波室は協力会社や外部機関を使って、EMC・安全認証取得を行っています。
|
